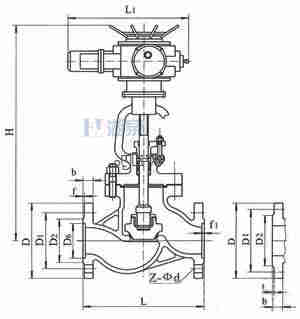

結構圖片

一、電動截止閥J941Y-16C DN100生產廠家產品介紹

上海湖泉閥門集團有限公司J941H電動截止閥由電動執行器和截止閥兩部分組成。電動截止閥產品的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。該產品能適用于各種壓力、溫度及介質工況,區別在它的關閉件是個閥體，閥體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

二、電動截止閥J941Y-16C DN100生產廠家結構特點

1、可采用配管法蘭標準及法蘭密封面型式，滿足工程需要及用戶要求。
2、可根據實際工況或用戶要求合理選配，能適用于壓力、溫度及介質工況。
3、選材，符合標準，結構合理，造型美。
4、閥瓣、閥座密封面采用鈷基硬合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用長。
5、閥桿經調質及表面氮化處理，有好的抗腐蝕性和抗擦傷性。
6、采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，方便快捷，不影響系統運行。
7、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。

三、電動截止閥J941Y-16C DN100生產廠家主要零件材料及主要用途

閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸類、堿類、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸類、尿素、甲銨液	200
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

四、電動截止閥J941Y-16C DN100生產廠家規格尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	重量
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
